1, TXK2020D-2 rangkaian keseluruhan mesin penggilingan ganti balok CNC dan kegunaan:

1.1 BukuMesin penggilingan lawang balok CNCSyarikat kami menyerap teknologi reka bentuk dan pembuatan canggih kontemporari, menggunakan kaedah reka bentuk yang dioptimumkan CAD, melaksanakan piawaian ketepatan negara semasa, mengkonfigurasi bahagian fungsi canggih domestik dan luar negeri, prestasi struktural mencapai pemotongan yang kuat, alat mesin dinamik, kekakuan statik yang tinggi, pelbagai operasi selamat dan boleh dipercayai, hayat perkhidmatan yang panjang, kecekapan pemprosesan teknologi tinggi produk mekanik.

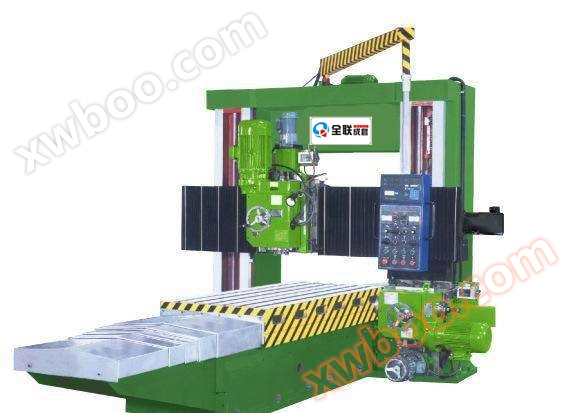

1.2 BukuMesin penggilingan gerbangUntuk pengendalian CNC ekonomi, meja kerja bergerak, pintu gantung tetap, struktur bergerak balok silang, dilengkapi dengan 1 penggilingan vertikal, 1 penggilingan sudut lurus 90 °, sistem pengendalian CNC Siemens 828D, sambungan tiga paksi.

1.3 Bahagian asas alat mesin ini sepenuhnya ditempar oleh syarikat kami sendiri, diproses sendiri, rawatan haba dan pemasangan sendiri. (Kecuali skru, gear dibuat oleh pengeluar profesional). Pemutus menggunakan teknologi pengecoran tekanan rendah dengan bentuk pasir resin, bahan pengecoran adalah besi pengecoran berkualiti tinggi HT250 yang berkualiti tinggi, semua pengecoran melalui rawatan pematuhan panas, pematuhan getaran dan pematuhan kedua, untuk menghapuskan tekanan dalam pengecoran sepenuhnya. Rail katil, rail balok silang, rail tiang semua melalui rawatan pemadam ultra audio.

1.4 permukaan sentuhan balok dan tiang, skateboard balok, permukaan pemandu meja kerja semua melalui pencakaran halus buatan untuk memastikan ketepatan geser.

1.5 alat mesin ini sesuai untuk keluli kelajuan tinggi dan alat penggilingan cakera aloi keras, penggilingan bar dan alat lain, memproses pelbagai logam hitam, logam berwarna dan bahagian bahan bukan logam, boleh menyelesaikan pelbagai bidang dan pemesinan penggilingan bahagian lain, dengan kelebihan kecekapan yang tinggi.

2, ciri-ciri struktur utama mesin penggilingan gantung balok CNC TXK2020D-2:

2.1 Mesin alat ini terdiri daripada katil, kiri, tiang kanan, dan bahagian atas pintu gantung membentuk struktur simetri terma gantung yang tetap.

2.2 meja kerja bergerak pulang dan pulang di atas kereta api katil, dipandu oleh motor servo AC,Paksi X ialah kawalan.

2.3 balok transversal bergerak menegak melalui mekanisme mengangkat balok transversal di kiri dan kanan garis panduan tiang.

2.4 beam diatas dilengkapi dengan mesin pemakanan kepala penggilingan berdiri, arasPaksi Y, menegakPaksi Z ialah paksi kawalan numerik.

2.5 Mesin balok silang dikunci secara automatik, mengangkat balok silang dengan rantaian kunci, beroperasi selamat dan boleh dipercayai.

2.6 bekalan minyak kereta api katil mesin alat menggunakan sistem bekalan minyak pam minyak terbina dalam.

2.7 mesin alat dilengkapi dengan satu set kabinet elektrik, satu set stesen butang gantung, mesin alat beroperasi di stesen butang gantung.

2.8 katil keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli keluli

2.9 tiga paksi CNC pautan: tahap kepala penggilingan berdiriPaksi Y, menegakZ-paksi, meja kerja longitudinalpaksi X.

3, TXK2020D-2 CNC balok ganti penggilingan mesin parameter teknikal utama：

4, ganti ganti, meja kerja, balok silang, angkatan balok silang, bekalan minyak dan bahagian pelinciran:

4.1 Bahagian Pintu

4.1.1 Mesin alat ini terdiri daripada katil, kiri, tiang kanan, dan bahagian atas ganti membentuk struktur simetri terma ganti tetap.

4.1.2 badan katil, kiri dan kanan tiang, balok sambungan adalah bahagian pengecoran keseluruhan, pemandu katil, kiri dan kanan tiang pemandu dibuat selepas rawatan haba ultraaudio.

4.1.3 katil kereta api pusat jarak 700mm, kereta api dalam bentuk kereta api geser rata satu V.

4.1.4 kiri, kanan tiang dan alat mesin sebagai struktur simetri haba. Oleh analisis kaedah elemen terhad, menjadikan bahagian besar alat mesin dan keseluruhan mesin mempunyai ciri-ciri kekuatan yang tinggi, kekakuan yang tinggi dan getaran yang tinggi. Dalam piawaian kepadatan kekakuan, pengagihan kekakuan dan kekakuan balik (X) ganti dragon menyumbang peratusan yang lebih besar, penggilingan ganti dragon pada asas tiang tradisional (X) diperluaskan ke atas, meningkatkan kekakuan, memastikan kerangka ganti dragon mempunyai kekakuan dan kekuatan yang mencukupi.

4.2 Bahagian meja kerja

4.2.1 Meja kerja bergerak ke dan ke atas rel pemandu katil, dipandu oleh motor servo AC, kelajuan pergerakan boleh laras tanpa peringkat.

4.2.2 Meja kerja adalah bahagian pengecoran keseluruhan, lebar meja kerja 1600mm panjang 4000mm.

4.2.3 Mesa kerja X sumbu CNC dipandu oleh skru bola ketepatan ganda kacang yang ditekan, menyeret pergerakan meja kerja, dipandu oleh motor servo AC melalui pengurangan planet ketepatan, mencapai penukaran kerap dan pengaturan kelajuan tanpa peringkat meja kerja.

4.2.4 meja kerja pemandu rel melekat pita lembut PTFE pemandu rel. Koeksien gesekan hanya 1/3 daripada pemandu besi cor, dan hayat pemandu 10 kali lebih baik daripada asal. Dan menjadikan meja kerja penggilingan kelajuan rendah memasukkan lancar.

4.2.5 pemandu katil dan pemandu meja kerja pelumas gelincir menggunakan pelumas terbuka, dengan stesen pam terbina dalam sistem pelumas bekalan minyak paksa. Mengekalkan ketebalan filem minyak pemandu secara purata untuk memudahkan ketepatan pemprosesan.

4.2.6 Perjalanan meja kerja dikawal secara elektrik oleh suis induksi, dan sisi meja kerja dilengkapi dengan mekanisme pengaturan perjalanan.

4.2.7 Mesa kerja rata longitudinal T-slot mudah untuk memasang atau menekan bahagian pemesinan.

4.3 Bahagian

4.3.1 balok transversal adalah bahagian pengecoran keseluruhan, jalur pemandu dibuat selepas rawatan haba ultraaudio.

4.3.2 jalur panduan balok silang menggunakan jalur keras geser segi empat agung dengan lebar jalur 500mm. Balok silang dilengkapi dengan mekanisme pemakanan paksi Y mendatar, pemakanan paksi Y dipancarkan oleh skru bola ketepatan kacang ganda yang ditekan, dipandu oleh motor servo AC melalui pengurangan planet ketepatan, kelajuan pemakanan boleh laras tanpa peringkat. Paksi Y ialah paksi kawalan numerik.

4.3.3 Mengkonfigurasi 1 kepala penggilingan berdiri 7.5KW-II yang dikeluarkan oleh teknologi Taiwan pada skateboard balok silang, bergerak sepanjang asas balok silang, mencapai pemesinan penggilingan asas, kelajuan pemakanan boleh laras tanpa peringkat.

4.3.4 kepala penggilingan menegakPemasokan paksi ZPemanduan skru bola presisi kacang ganda yang dipandu oleh motor servo AC melalui pengurangan planet presisi dengan kelajuan pemakanan yang boleh laras tanpa peringkat.Paksi Z ialah paksi kawalan.

4.4 Bahagian pengangkatan balok

4.4.1 beam transverse bergerak sepanjang kiri dan kanan tiang mengangkat, beam transverse mengangkat oleh motor AC berganda yang disambungkan kiri dan kanan gearbox siring roda dipandu kiri dan kanan mengangkat skru selanturnya menyeret beam transverse bergerak ke atas dan ke bawah sepanjang tiang.

4.4.2 bahagian atas mesin alat dilengkapi dengan peranti penyesuaian aras balok silang pada mekanisme angkat balok silang untuk menyesuaikan tahap balok silang.

4.4.3 berkunci mekanikal automatik balok silang, mengangkat balok silang dengan rantaian kunci, dipandu oleh motor AC, beroperasi selamat dan boleh dipercayai.

4.5Bahagian minyak dan pelinciran:

4.5.1 bekalan minyak stesen pam terbina dalam, bekalan minyak pelumas kereta api katil, bekalan minyak mesin pemakanan meja kerja.

4.5.2 pam elektrik terpusat bekalan minyak: pelumas angkatan balok, pergerakan skateboard kepala penggilingan berdiri dan bekalan minyak pelumas.

5. standard ketepatan

Piawaian ketepatan peralatan mematuhi piawaian JB / T10226.1-2001.

5.2 ketepatan utama alat mesin;

6, TXK2020D-2 sistem elektrik mesin penggilingan ganti balok CNC

6.1 Menggunakan sistem kawalan CNC Siemens 828D.

Pemandu paksi 6.2X, Y, Z menggunakan motor servo AC dan pengawal servo AC.

6.3 Kawalan program alat mesin menggunakan PLC terbina dalam pengawal servo AC.

Reka bentuk dan tanda keselamatan sistem kawalan elektrik mesin alat mematuhi piawaian industri pembuatan elektrik mesin alat kebangsaan.

6.5 mesin alat dilengkapi dengan satu set kabinet elektrik dan satu set stesen butang gantung, operasi mesin alat dilakukan di stesen butang gantung. Panel CNC dipasang pada stesen butang gantung, untuk memudahkan pisau dilengkapi dengan unit genggam mudah.

6.6 reka bentuk talian elektrik menggunakan pelbagai perlindungan keselamatan (aliran berlebihan, suhu berlebihan, teganan berlebihan, litar pendek, ketinggalan fasa, kebocoran) dan fungsi-fungsi lain, dan mempunyai fungsi perlindungan keselamatan elektrik, mekanikal dan saling mengunci. Dengan demikian menjamin peralatan yang stabil dan berfungsi dengan normal.

6.7 komponen elektrik memilih jenama terkenal domestik, saiz kecil, sensitiviti perlindungan yang tinggi, kadar kegagalan yang rendah, hayat perkhidmatan yang panjang, penjimatan tenaga dan ciri-ciri lain.

6.8 had perjalanan kerja yang lebih besar dilengkapi dengan had keselamatan, litar, wayar yang dikonfigurasi dengan ritslet dan rantai seret.
