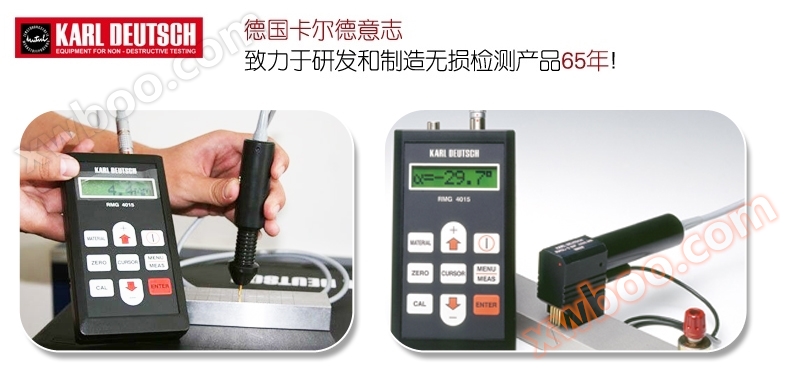

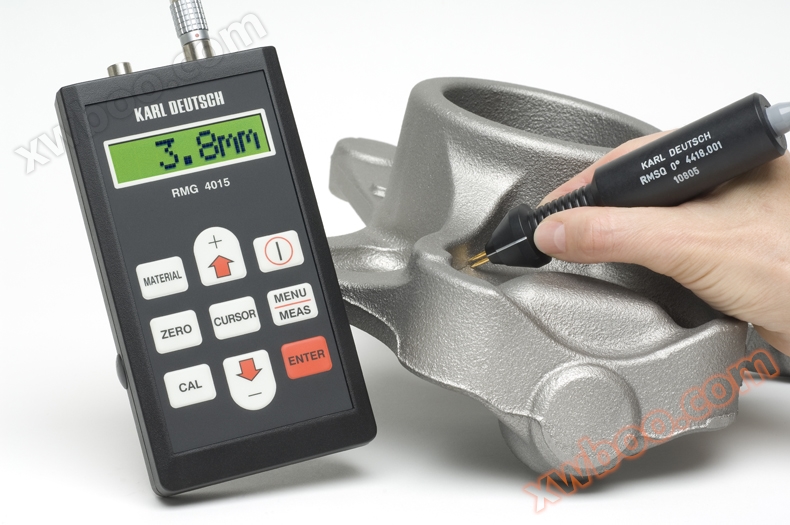

Jerman KDRMG4015 retak alat pengukur kedalaman ciri-ciri:

Pengukur kedalaman retak Jerman KDRMG4015 baru boleh mengukur bahan besi, bahagian kerja keluli austenit dan boleh digunakan untuk tembaga, tembaga, aluminium dan bahan bukan besi lain. Ia beroperasi mengikut prinsip probe potensial: probe dengan empat jarum berlapis emas berbentuk spring dikesan di tempat retakan bahagian kerja. AC berterusan memasuki bahagian kerja melalui dua probe; Dua probe lain mengukur nilai penurunan voltan selepas arus melalui bahagian bawah retak. Aliran AC instrumen menggunakan kesan kulit, iaitu arus mengalir di permukaan konduktor dan oleh itu di sepanjang kontur retak. Maklumat nilai operasi dan pengukuran dikawal oleh mikroprosesor alat pengukur untuk mengelakkan sepenuhnya fenomena pengukuran dan salah operasi yang disebabkan oleh sentuhan yang salah dan tidak lengkap. Laporan pengesanan alat pengukur kedalaman retak KDRMG4015 Jerman boleh dicetak dari pencetak kecil melalui kabel port siri RS232 (tersedia sebagai lampiran) atau membolehkan instrumen berkomunikasi dengan PC (melalui perisian STATWIN 2002).

PC ini memerlukan sistem operasi Windows, supaya bukan sahaja nilai pengukuran, tetapi juga pengurusan data dan paparan carta. Selain itu, laporan ujian baru atau dokumen lain boleh dibuat.

Kaedah penyelidikan potensi alat pengukur kedalaman retak KDRMG4015 Jerman menentukan kedalaman retak berdasarkan pengukuran rintangan dua titik permukaan bahagian kerja logam. Jika terdapat retakan di antara dua titik,

Nilai rintangan lebih tinggi daripada nilai rintangan apabila tidak retak. Nilai rintangan akan meningkat pada kedalaman yang tidak diketahui. Dalam kaedah baru ini, empat teknologi elektrod digunakan:

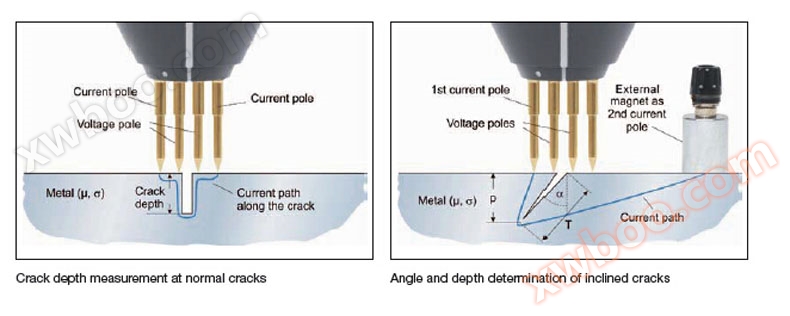

Pengukur kedalaman retak Jerman KDRMG4015 mempunyai dua elektrod Sl dan S2 yang menghasilkan arus berterusan melalui bahagian kerja. Mengukur nilai voltan U antara dua elektrod lain, Ml dan M2, dengan nilai rintangan yang sebanding dengan voltan. Oleh itu, nilai voltan U ditentukan oleh kedalaman retak yang tidak diketahui h, jarak kutub pengukuran yang diketahui 2a, jarak kutub semasa 2s dan sifat elektromagnetik bahan. Jika arus bertukar (AC) digunakan, medan elektrik dan talian kuasa akan melalui kawasan di bawah permukaan kerana kesan kulit. Pada masa yang sama, ketumpatan arus meningkat.

Semakin tinggi frekuensi kedalaman retak dalam kaedah potensi pengukur kedalaman retak KDRMG4015 Jerman, semakin jelas kesan ini dan arus akan mengalir di sepanjang permukaan retak. Dengan penurunan kesimpangan wayar, nilai rintangan boleh dilihat meningkat. Oleh kerana tiada kesan kulit yang dihasilkan oleh arus DC, arus berlalu dari rintangan rendah, iaitu sepanjang jarak geometri yang pendek. Untuk mendapatkan kedalaman retak yang tepat dalam keadaan arus pengukuran yang rendah, arus AC diperlukan. Arus rendah akan mengelakkan daripada membakar bahagian sentuhan permukaan workpiece, dengan itu melindungi permukaan workpiece dan elektrod pengesanan. Selain itu, penggunaan tenaga elektrik akan dikurangkan secara ketara dalam keadaan bekalan bateri. Kerana kesan kulit meningkatkan nilai penurunan voltan di seluruh retakan, ia mengurangkan laluan arus yang berkesan antara elektrod berbanding dengan instrumen tradisional yang berkaitan. Oleh itu, probe kecil boleh digunakan untuk memberikan ketepatan dan ketepatan yang tinggi. Walaupun bahan adalah konduktor elektrik yang baik, seperti keluli atau aluminium, boleh diukur.

Kekurangan alat tradisional

Kedalaman retak h, antara voltan dan frekuensi yang diukur adalah bukan linear dan juga ditentukan oleh ciri-ciri elektromagnetik yang berbeza. Ini ditentukan oleh bahan yang berbeza dan peralatan tradisional tidak mencukupi untuk pertimbangan ini. Oleh kerana voltan pengukuran sangat kecil (hanya beberapa uV), instrumen tradisional sangat terdedah kepada gangguan. Kesan voltan induksi yang dihasilkan kerana lokasi kabel pada hasil pengukuran juga sangat umum. Selain itu, apabila probe menyentuh permukaan, masalah sentuhan tidak dapat dikawal. Usah probe boleh membawa kepada hasil yang tidak dijangka. Pengukuran probe tiga elektrod tradisional dan sentuhan semasa yang berasingan akan menyebabkan lebih banyak kesilapan kerana jarak sentuhan semasa tidak dipertimbangkan.

Probe baru untuk alat pengukur kedalaman retak KDRMG4015 Jerman:

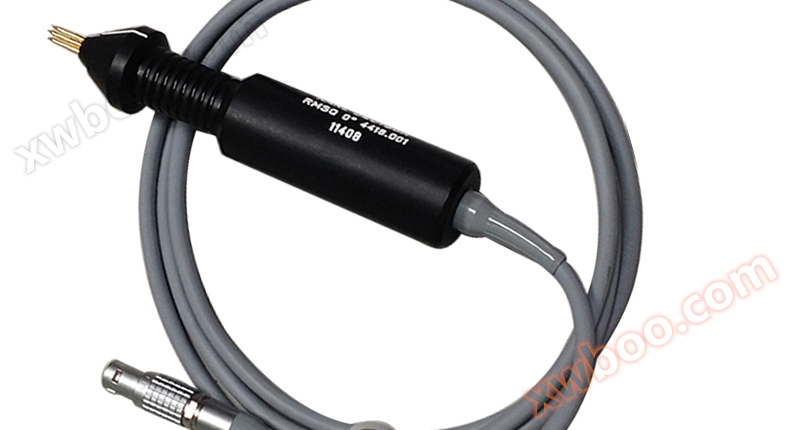

Probe baru untuk alat pengukur kedalaman retak KDRMG4015 Jerman terdiri daripada empat probe. Pengalaman 40 tahun dan pembangunan berterusan dalam pengukuran kedalaman retakan membawa kami ke apa yang sekarang: DE3828552C2! Terdapat probe lurus dan probe miring. Prob lurus disusun dengan sentuhan persegi, yang membolehkan mengukur permukaan yang sangat kecil dan tidak rata.

Pengukur kedalaman retak Jerman KDRMG4015 dibandingkan dengan bentuk sentuhan garis dengan sentuhan arus luaran, probe mesti diletakkan di tempat yang membuat retakan berada di pusat sentuhan pengukuran dan pengesanan. Dengan demikian, laluan penurunan voltan boleh diukur hingga beberapa milimeter. Sentuhan pengesanan dan pengukuran terdiri daripada hujung sentuhan keras yang dilapisi emas, yang memastikan sentuhan elektrik yang baik dan tekanan sentuhan yang tidak memerlukan.

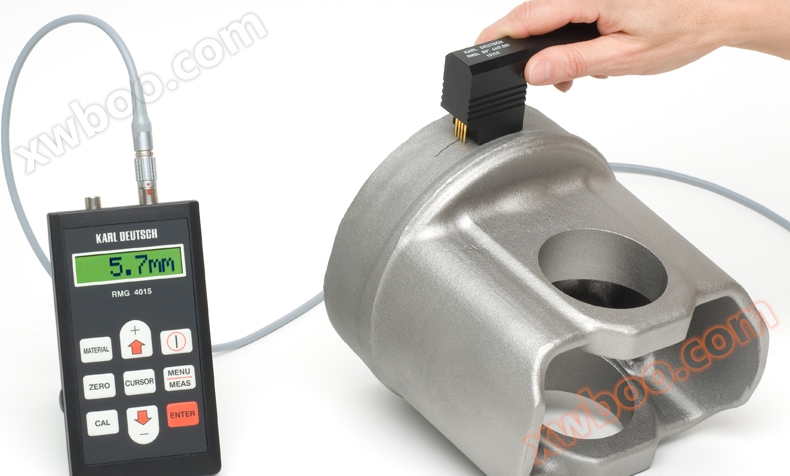

Probe sudut lurus kedalaman retak Jerman KDRMG4015 mempunyai kawasan sentuhan segitiga, yang memastikan tekanan spring pada jarum ke permukaan bahagian kerja. Tekanan yang sama diperoleh untuk setiap jarum untuk memberikan keputusan yang stabil semasa pengukuran. Permukaan sentuhan segitiga memudahkan sentuhan di permukaan yang tidak rata. Probe sudut juga boleh berada di dinding dalaman paip atau permukaan benda kerja keras lain.

Pengukur kedalaman retak Jerman KDRMG4015 boleh mengganti jarum tanpa menggunakan alat: selepas memakai, tarik jarum dari silinder panduan probe dan gantikan. Probe itu sendiri adalah bebas penyelenggaraan. Untuk permukaan kasar atau pengoksidaan, sentuhan melengkung sendiri adalah hasil yang baik: apabila ditekan pada permukaan, mereka secara automatik menyesuaikan poros koordinat. Dengan demikian, lapisan konduktor yang sempit, tidak atau lemah boleh dilalui dan disentuh dengan selamat kepada substrat.

Litar terbina dalam dalam probe alat pengukur kedalaman retak KDRMG4015 Jerman mengandungi penguat depan. Dengan demikian, isyarat pengukuran boleh dihantar dengan selamat ke instrumen dan unit memori diletakkan di dalam probe. Ia menyimpan data probe bebas dan ciri-ciri bahan.

Penggunaan RMG 4015:

Pengukur kedalaman retak KDRMG4015 Jerman menawarkan blok ujian kalibrasi dengan retak buatan dalam kedalaman dari 0mm hingga 10mm supaya pengguna boleh kalibrasi instrumen dan probe semasa pengukuran. Kesibatan yang disebabkan oleh pakaian probe atau melebihi julat suhu boleh diimbangi dengan pengukuran semula. Nilai yang betul boleh disimpan dalam probe. Penukaran voltan yang diukur dalam kedalaman retak dikawal oleh mikroprosesor RMG 4015. Jadual kalibrasi yang ditetapkan kilang disimpan dalam instrumen untuk tujuan ini. Sebelum pengukuran, letakkan probe di tempat yang tiada retakan dan ukur voltan dibandingkan dengan nilai penyimpanan dalam jadual pengukuran. Mikropemproses menentukan kedalaman retakan yang tepat yang diukur selepas itu berdasarkan khas bahan. Pengukuran dipantau oleh mikroprosesor. Kesalahan operasi, sentuhan yang salah atau getaran probe yang disebabkan oleh sentuhan probe yang tidak mencukupi boleh dielakkan. Hasil yang salah hampir mustahil berlaku. Lineariti pengukuran yang terbaik boleh diperoleh (+/-0.1mm kedalaman retak 100mm). Walaupun keluli dengan tanda rendah atau tanpa penembusan (seperti keluli austenit) atau bahan bukan besi yang sangat konduktif (seperti aluminium atau tembaga), ketepatan yang mencukupi boleh dicapai.

Butiran teknikal alat pengukur retak KDRMG4015 Jerman serupa dengan instrumen tradisional lain, dengan nilai arus 500mA untuk bahagian kerja. Tetapi berbanding dengan instrumen yang menghasilkan arus berterusan apabila sentuhan probe, alat pengukur retak KDRMG4015 Jerman hanya menghasilkan denyutan arus yang berterusan beberapa milisaat dalam satu pengesanan. Kadar pengulangan dikesan hampir sekali dalam satu saat. Tunjukkan kemas kini. Dengan demikian, alat boleh bekerja selama 12 jam dengan sentuhan berterusan probe apabila menggunakan bateri. Jika menggunakan bateri pengecas, alat tidak perlu dibuka dan bateri boleh dicas melalui pengecas luaran. Papan kekunci filem tipis terdiri daripada kekunci yang boleh mengakses secara langsung fungsi pengukuran asas instrumen. Banyak parameter pengukur kedalaman retak Jerman KDRMG4015 boleh dipaparkan melalui kekunci menu. Parameter dipaparkan dalam bahasa yang jelas (Inggeris atau Jerman). Pengoperasian semudah seperti pengukur ketebalan dinding dan salutan tradisional. Perakam data alat pengukur kedalaman retak KDRMG4015 Jerman boleh memproses lebih daripada 3,850 hasil pengukuran dan boleh menyimpan lebih daripada 300 data berasingan. Jam masa nyata terbina dalam secara automatik merekodkan data pengukuran dan masa pengukuran. Pengukuran boleh dicetak melalui antara muka siri. Antara muka yang sama juga membolehkan komunikasi dengan PC melalui aplikasi sistem operasi Windows "STATUS WINDOWS". Ia bukan sahaja mempunyai fungsi penghantaran, tetapi juga boleh memproses dan memaparkan carta nilai pengukuran.

Selain itu, alat pengukur kedalaman retak Jerman KDRMG4015 boleh menyediakan laporan pengujian dan dokumen lain. Muat turun halaman maklumat STATUS Windows dan manual operasi STATWIN2002 Menggunakan prinsip probe potensial untuk mengukur kedalaman retak, pengukur kedalaman retak Jerman KDRMG4015 mempunyai kestabilan yang baik dan kaedah pengukuran yang mudah. Pengurangan saiz bentuk, operasi mudah probe, prosedur yang mudah digunakan dan harga yang rendah menjadikan alat pengukur kedalaman retak KDRMG4015 Jerman menjadi alat pengesanan yang murah, mudah dan stabil. Ia adalah tambahan yang bermanfaat untuk pengesanan serbuk magnetik dan pencerobohan. Digunakan yang disyorkan pada bahagian kerja yang lebih tinggi atau besar, pemprosesan semula dan pertumbuhan retakan bahagian kerja memerlukan kawalan.

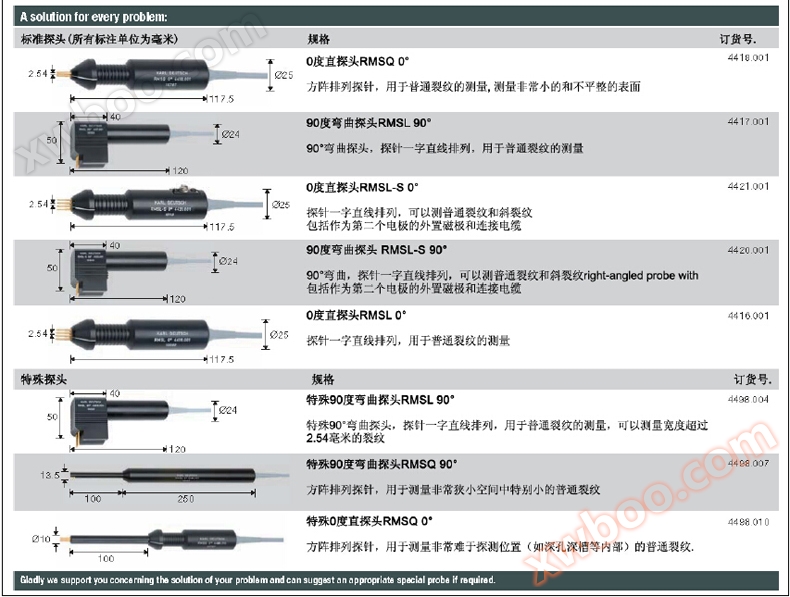

Pelbagai parameter probe

0 ° probe RMSL0 ° (susunan persegi probe)
blok ujian standard (0-10mm retak)

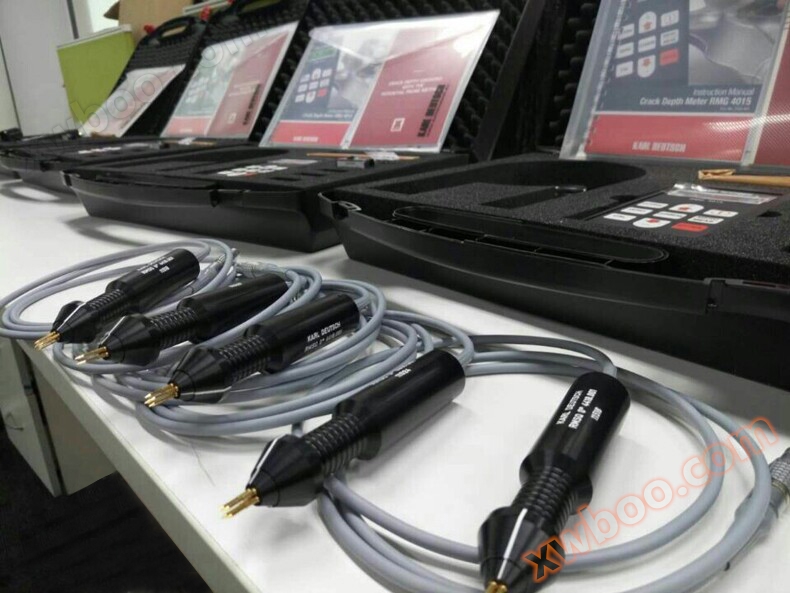

8 probe standard
2 Bateri 5
Arahan dan laporan kilang

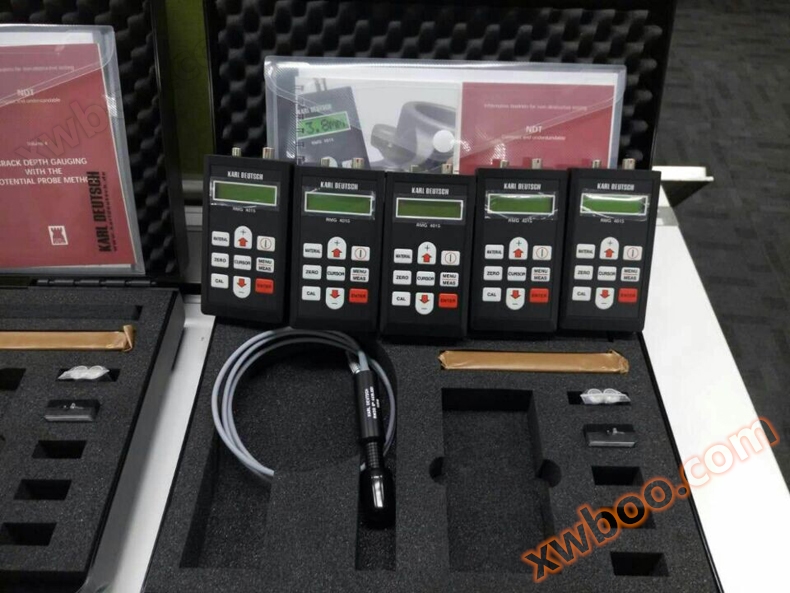

peti peralatan

Pameran kimpalan dan pemotongan Essen Beijing memaparkan peralatan ujian tanpa kerosakan KD Jerman

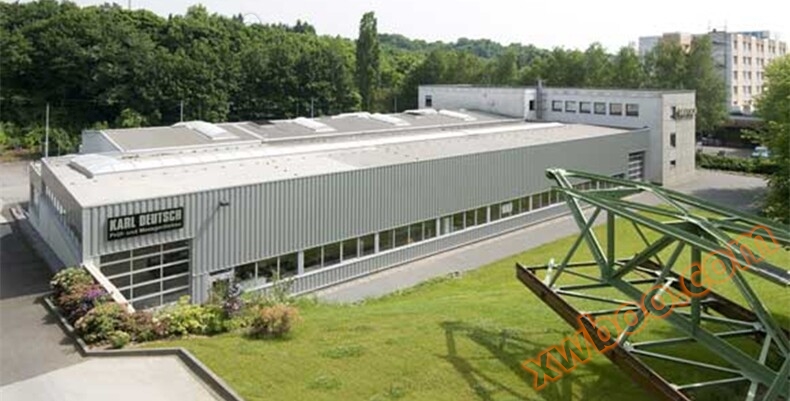

Syarikat Carl Deutsche ditubuhkan di Upptal (Jerman) pada tahun 1949. Sejak penubuhannya, syarikat ini telah berkomitmen untuk membangunkan dan mengeluarkan produk ujian tanpa kerosakan (NDT). Produk termasuk pengesan kecederaan ultrasonik digital dan analog, pengukur ketebalan, pengukur ketebalan salutan, pengukur kedalaman retak, sistem pengesanan ultrasonik, alat pengesanan serbuk magnetik, suspensi magnetik dan aksesori pengesanan lain, kit pengesanan pencerobohan dan alat pemasangan pengesanan pencerobohan.

Produk KD Syarikat mempunyai inovasi berterusan dan keselamatan yang boleh dipercayai, dan tanda dagangan produk ECHOGRAPH, ECHOMETER, DEUTROFLUX, LEPTOSKOP, FLUXA, KD-Check dan RMG terkenal di seluruh dunia.

KD Syarikat telah menggunakan pengalaman praktikal yang luas, pengetahuan teori dan kepakaran lebih daripada enam dekad untuk membuat instrumen dan aksesori canggih yang mematuhi sistem jaminan pengurusan kualiti. Pada masa akan datang, KD akan membangunkan produk yang lebih berkualiti tinggi, lebih boleh dipercayai dan lebih ekonomi untuk memenuhi keperluan pelanggan.

Pekerja-pekerja TSF ke ibu pejabat Carl Deutsche di Jerman untuk latihan teknikal selama dua minggu

Walaupun beroperasi dengan betul, nilai pengukuran dan fungsi tidak boleh lagi dilakukan?

Periksa sama ada amaran bateri LOW BAT dipaparkan, jika demikian sila gantikan bateri atau mengecas bateri yang boleh dicas.

Tiada paparan selepas suis dibuka?

Ganti bateri atau mengecas bateri

Maklumat Kesalahan Terdapat?

Ketahui punca kesilapan dan masukkan atau membetulkan tindakan dengan betul mengikut punca.

Tiada nilai pengukuran?

Membetulkan kesilapan, membetulkan semula.

Adakah nilai pengukuran terlepas daripada nilai sebenar?

pembetulan semula; menentukan faktor pembaikan bahan; Kerosakan probe

Nilai pengukuran tidak dihantar ke pencetak?

Semak sambungan kabel (sambungan longgar, tiada plug yang dipasang ...); pencetak tidak dibuka; Bateri pencetak habis, gantikan bateri atau mengecas!
